Terminali isolanti compositi: il moderno guardiano dei sistemi di cavi ad alta tensione

Nel mondo della trasmissione di energia ad alta tensione, la terminazione del cavo funge da interfaccia critica, dove il cavo isolato incontra l'aria aperta o si collega alle apparecchiature della sottostazione. Tra le varie tipologie, il terminale isolante composito si è affermato come una soluzione tecnologicamente avanzata, sostituendo gradualmente le tradizionali controparti in porcellana in molte applicazioni.

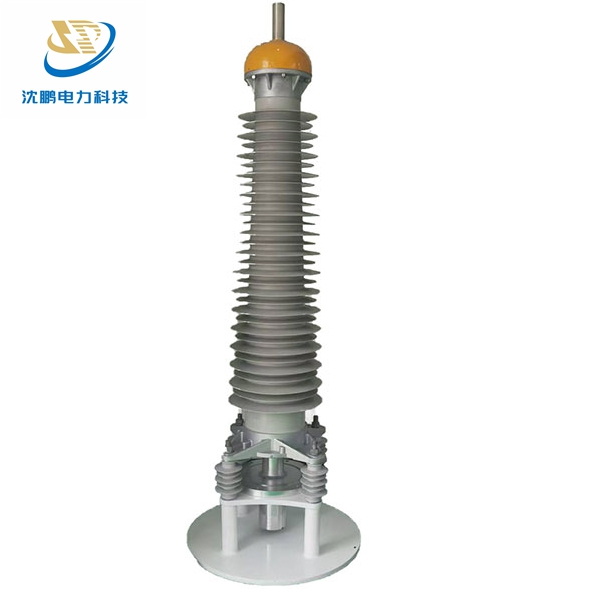

Che cos'è un terminale isolante composito?

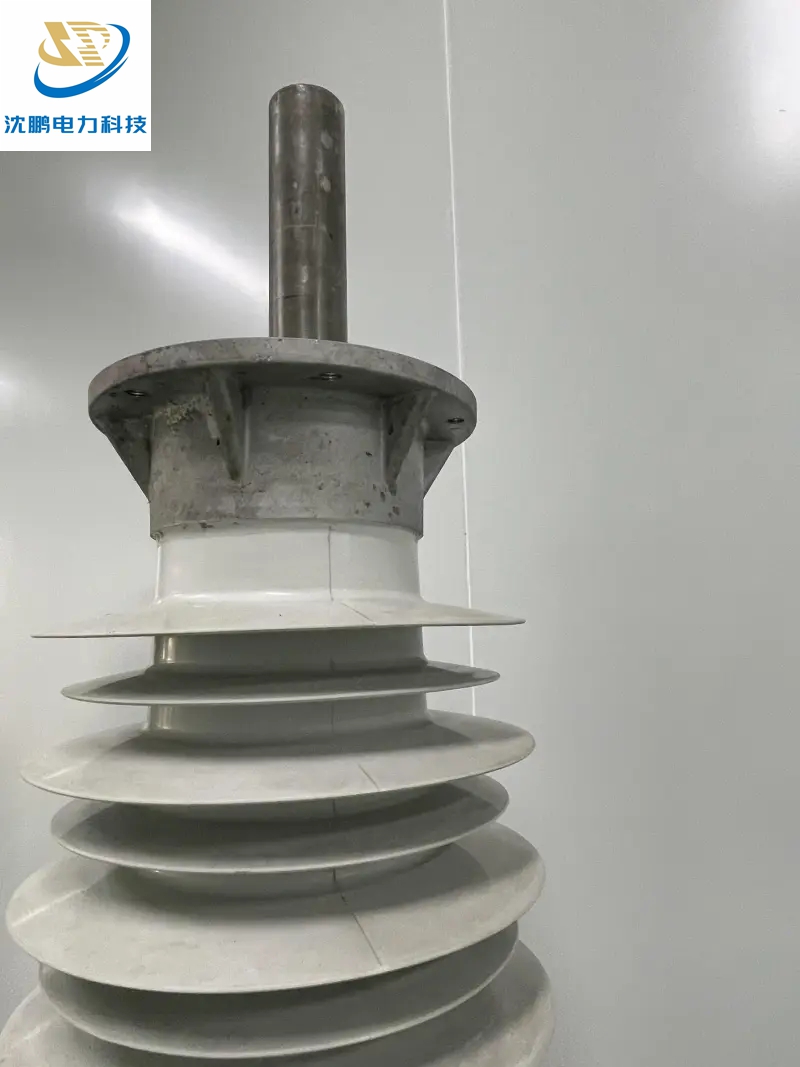

Un terminale isolante composito presenta una struttura centrale composta da un tubo in resina epossidica rinforzata con fibra di vetro (FRP), che fornisce un'eccezionale resistenza meccanica, circondato da elementi in gomma siliconica stampati integralmente. Questa struttura è alloggiata all'interno di raccordi in lega resistente alla corrosione su entrambe le estremità. A differenza dei terminali convenzionali, il suo design incorpora un cono di sollecitazione prestampato in gomma siliconica per un controllo preciso del campo elettrico, con lo spazio tra il cono di sollecitazione e la parete interna della guaina composita riempito di olio isolante per migliorare le prestazioni dielettriche.

Vantaggi principali rispetto ai design tradizionali

• Leggero e sicuro:Con un peso notevolmente inferiore rispetto agli isolatori in porcellana, i terminali compositi facilitano la movimentazione e riducono il carico strutturale. La loro natura infrangibile elimina il rischio di guasti esplosivi, migliorando la sicurezza del personale.

• Eccezionali prestazioni di resistenza agli agenti atmosferici:Le coperture in gomma siliconica presentano un'eccezionale idrofobicità (idrorepellenza), che si mantiene anche dopo un'esposizione prolungata. Questa proprietà riduce al minimo la corrente di dispersione, previene le scariche elettriche in condizioni di inquinamento o umidità e offre un'eccellente resistenza ai raggi UV e alle temperature estreme (da -40 °C a +50 °C).

• Installazione e manutenzione più semplici:Progettati per la semplicità, molti terminali compositi sono di tipo ""dry" e possono essere installati senza attrezzi speciali o complesse apparecchiature per la lavorazione del petrolio. Il loro design sigillato e senza manutenzione garantisce un'affidabilità a lungo termine.

Dove viene utilizzato?

Questi terminali sono ideali per sistemi di cavi da 66 kV a 220 kV in ambienti difficili come zone costiere con nebbia salina, zone industriali ad alto inquinamento e regioni soggette ad attività sismica. Sono ampiamente utilizzati per il collegamento di cavi interrati a linee aeree o all'interno di sottostazioni, garantendo un collegamento affidabile e duraturo nella moderna rete elettrica.

Combinando la robustezza meccanica con prestazioni elettriche superiori e facilità di installazione, il terminale isolante composito rappresenta un significativo passo avanti nel garantire la sicurezza, l'affidabilità e l'efficienza delle reti elettriche ad alta tensione.
