Cavo schermato flessibile RVVP: il guardiano dei segnali in un mondo rumoroso

Nei nostri ambienti moderni, i segnali elettrici affrontano minacce invisibili e costanti. Dal ronzio dei macchinari industriali e dal ronzio degli alimentatori switching ai segnali pervasivi delle reti Wi-Fi e cellulari, le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI) sono onnipresenti. Per le apparecchiature elettroniche e i sistemi di controllo sensibili, questo rumore elettrico può distorcere i dati, corrompere l'audio, innescare false letture e, in ultima analisi, causare guasti al sistema. È qui che il cavo schermato flessibile RVVP gioca un ruolo fondamentale. Più di un semplice filo, è una linea di trasmissione accuratamente progettata per proteggere l'integrità del segnale proprio negli ambienti che la minacciano.

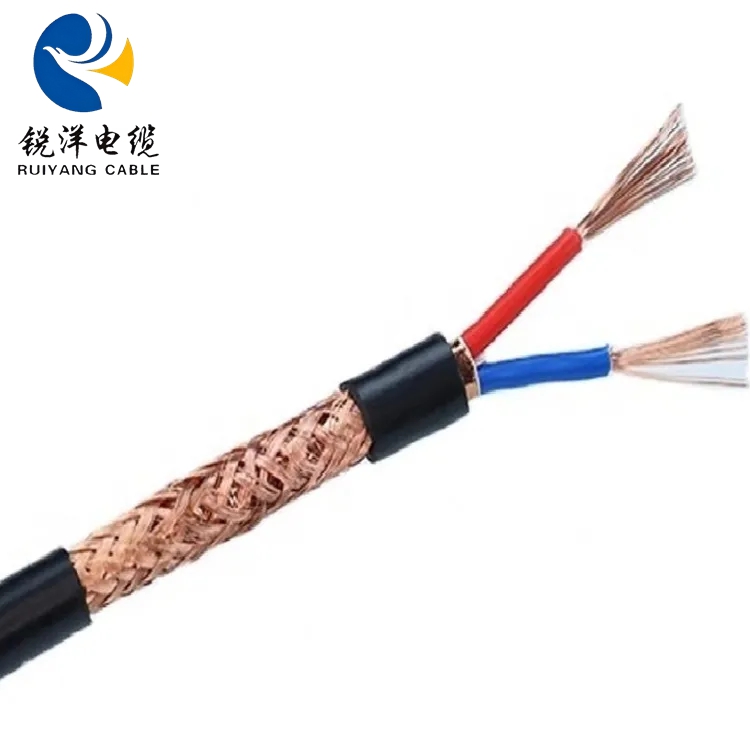

Anatomia della protezione: decostruzione del cavo RVVP
L'efficacia del cavo RVVP risiede nella sua struttura multistrato, in cui ogni componente svolge una specifica funzione protettiva.

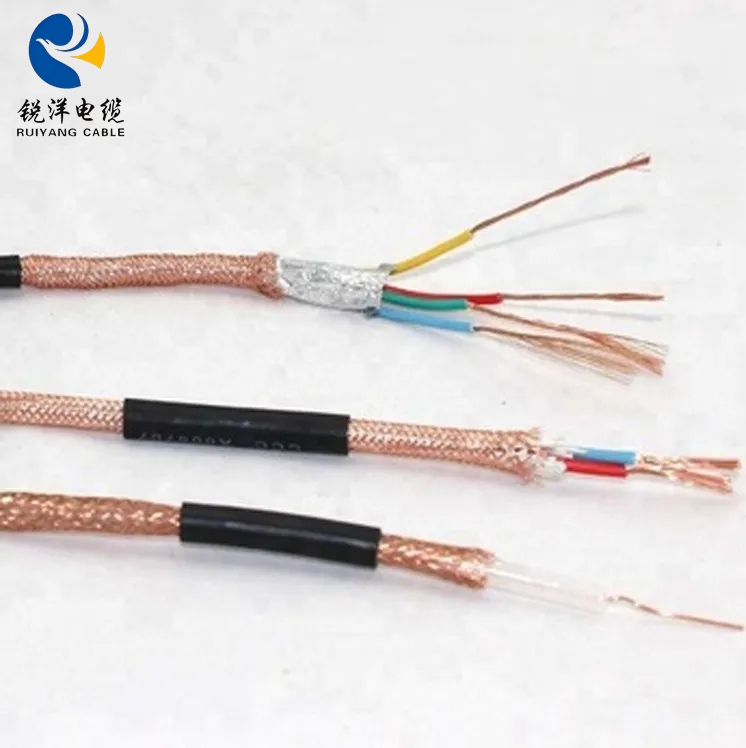

• Il nucleo:Conduttori flessibili. Il cuore del cavo è costituito da più conduttori in rame finemente intrecciati, spesso stagnati. La trefolatura offre un'eccezionale flessibilità, consentendo al cavo di essere piegato, instradato in spazi ristretti e utilizzato in applicazioni con lievi movimenti o vibrazioni senza rompersi. La stagnatura previene l'ossidazione e migliora la saldabilità.

• La prima difesa:Isolamento in PVC. Ogni conduttore è isolato individualmente con uno strato di cloruro di polivinile (PVC). Questo isolamento primario previene i cortocircuiti tra i conduttori e fornisce la rigidità dielettrica di base per la tensione nominale del cavo (comunemente 300/500 V).

• Lo Scudo:La gabbia di Faraday intrecciata. Questa è la caratteristica distintiva. Una treccia di fili di rame stagnato è intrecciata concentricamente attorno al fascio di conduttori isolati. Questa treccia funge da gabbia di Faraday, un involucro conduttivo che blocca i campi elettromagnetici esterni. Le interferenze vengono catturate dalla treccia e deviate a terra in modo sicuro tramite un filo di drenaggio o un'adeguata terminazione, impedendo loro di raggiungere i sensibili conduttori interni. La treccia trattiene anche i segnali all'interno del cavo, impedendone la dispersione e la conseguente interferenza con altri dispositivi.

• L'armatura esterna:Guaina in PVC. L'intero assemblaggio è protetto da una guaina esterna in PVC. Questa guaina fornisce protezione meccanica contro abrasioni, tagli e sostanze chimiche delicate, oltre a offrire un'ulteriore resistenza ambientale.

La scienza della schermatura: come funziona la treccia
La schermatura a treccia di rame stagnato funziona secondo due principi chiave: riflessione e assorbimento. Quando un'onda elettromagnetica esterna colpisce la treccia, una parte della sua energia viene immediatamente riflessa a causa della discrepanza di impedenza tra l'aria e la schermatura conduttiva. L'energia rimanente che penetra viene convertita in minuscole e innocue correnti all'interno del materiale della treccia stessa, dove viene dissipata sotto forma di calore minimo. L'efficacia, o efficacia di schermatura, si misura in decibel (dB) e dipende dalla copertura della treccia (tipicamente 80-95%) e dalla conduttività del materiale. Una treccia ben costruita può attenuare le interferenze di 60 dB o più, il che significa che solo lo 0,1% dell'energia di disturbo raggiunge i conduttori interni.

Dove il silenzio è d'oro: principali aree di applicazione
Il cavo RVVP è indispensabile in qualsiasi scenario in cui la fedeltà del segnale deve essere preservata in un ambiente elettromagneticamente "noisy" che richiede anche flessibilità di cablaggio.

• Audio e trasmissione professionale: Collega microfoni, strumenti e altoparlanti in studi, locali dal vivo e furgoni di trasmissione, eliminando ronzii e interferenze per garantire un suono cristallino.

• Strumentazione e controllo industriale: Cablaggio di sensori (temperatura, pressione), sistemi di acquisizione dati e segnali di controllo ai PLC nelle fabbriche, dove è comune l'interferenza di motori e azionamenti di grandi dimensioni.

• Sicurezza e sorveglianza: Trasmissione di video e alimentazione alle telecamere PTZ, in particolare su lunghe distanze in cui i cavi sono paralleli alle linee elettriche, evitando "snow" o strisce sul feed video.

• Attrezzature mediche e di laboratorio: Interconnessione di dispositivi diagnostici e di monitoraggio sensibili in cui il rumore elettrico può causare letture imprecise.

• Reti informatiche e telecomunicazioni: Utilizzato in scenari specifici per cavi di collegamento schermati o connessioni in aree ad alta EMI, proteggendo l'integrità dei dati.

Procedure consigliate per l'installazione: massimizzazione delle prestazioni dello scudo
Uno scudo è efficace solo se installato correttamente. Le corrette procedure sono fondamentali:

• Messa a terra: La treccia deve essere correttamente messa a terra a un'estremità (tipicamente quella sorgente) per fornire un percorso che permetta al rumore intercettato di defluire. La messa a terra a entrambe le estremità può creare dei loop di terra, che inducono nuove interferenze.

• Risoluzione: Utilizzare connettori progettati per cavi schermati. La treccia deve mantenere un contatto a 360 gradi con la guaina di schermatura del connettore, spesso utilizzando una ghiera a crimpare, per preservare la continuità della gabbia di Faraday.

• Gestione: Evitare di allungare eccessivamente o di schiacciare eccessivamente il cavo, poiché ciò potrebbe strappare la treccia e creare lacune nella copertura della schermatura.

In un mondo sempre più elettrificato e connesso in modalità wireless, la gestione della compatibilità elettromagnetica (EMC) è fondamentale. Il cavo schermato flessibile RVVP è uno strumento fondamentale in questo ambito. Comprendendone la struttura, la scienza alla base della sua schermatura intrecciata e la corretta applicazione, ingegneri, tecnici e installatori possono garantire che i segnali critici vengano trasmessi con chiarezza e affidabilità. È la soluzione robusta, flessibile e intelligente per garantire che i nostri sistemi connessi comunichino in modo efficace, liberi dalle interferenze del mondo elettronico che li circonda.
