Giunzioni e terminazioni di cavi elettrici ad alta tensione
Siamo una delle principali aziende produttrici di fili e cavi nella Cina settentrionale, con oltre 20 anni di esperienza. La nostra divisione cavi offre una gamma molto ampia di prodotti, tra cui cavi di alimentazione BT e AT isolati in XLPE, cavi di alimentazione isolati in PVC, cavi ignifughi a bassa emissione di fumi e a basso contenuto di alogeni, cavi coassiali, cavi ignifughi, cavi in lega di alluminio, cavi Cabtyre, cavi aerei, cavi di controllo, cavi in gomma siliconica, cavi a nastro, cavi resistenti alla corrosione ad alte e basse temperature, cavi a isolamento minerale, altri cavi speciali su richiesta del cliente e accessori per cavi.
- Ruiyang
- Shenyang
- 15 giorni
- 100 al mese
- informazione

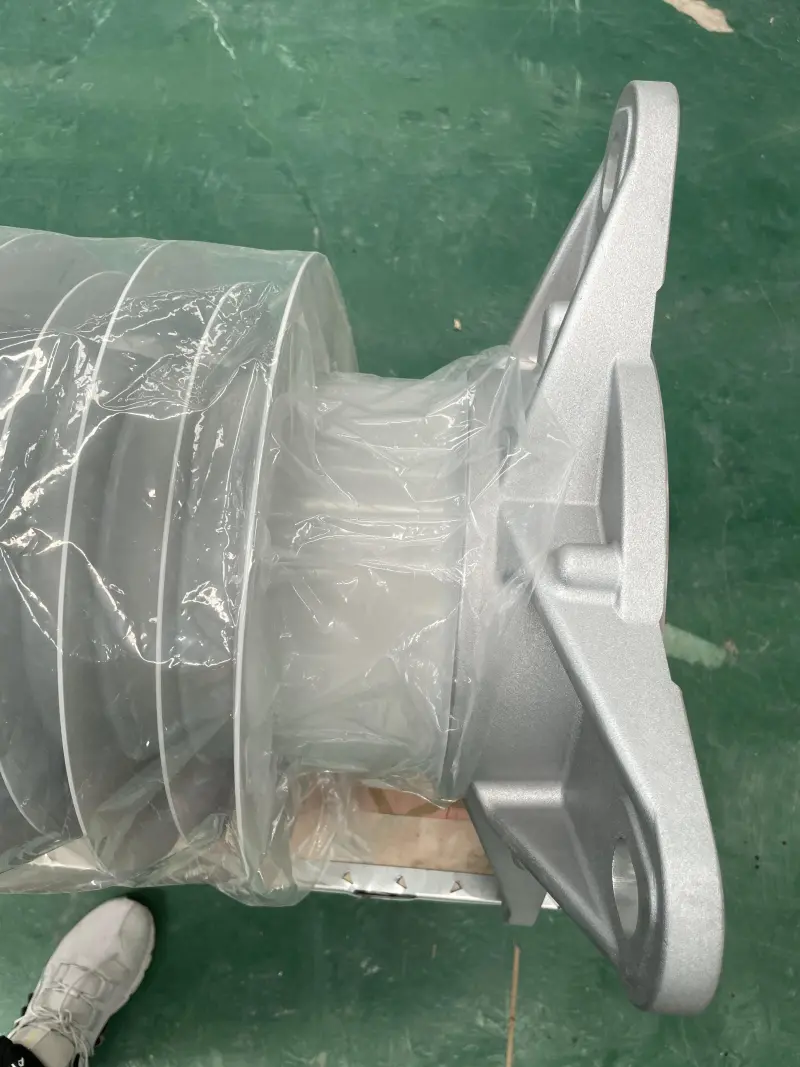

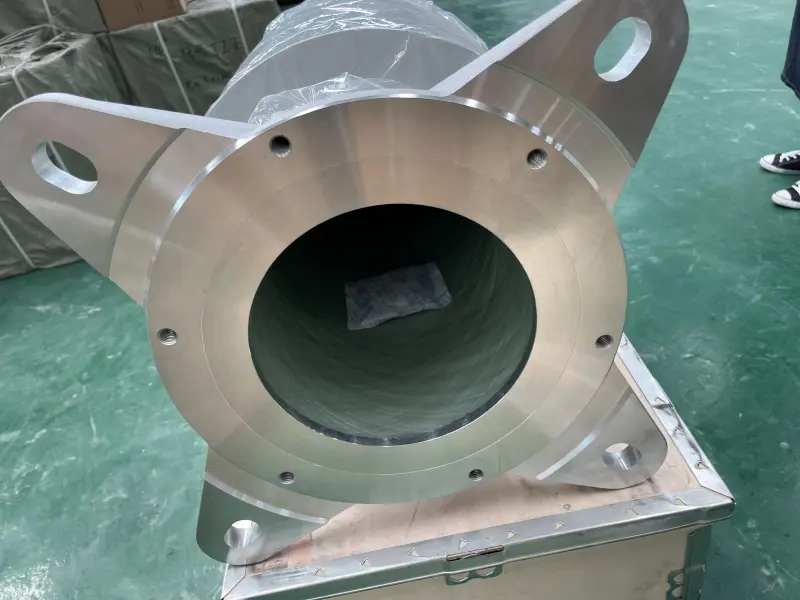

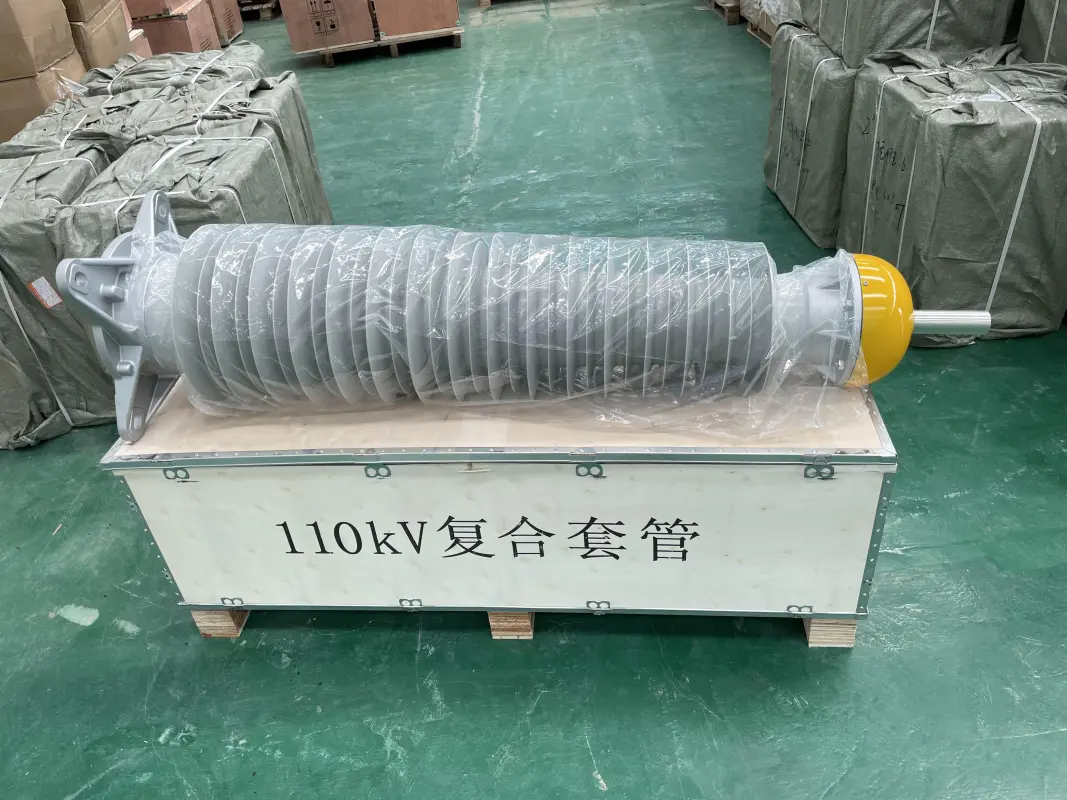

Terminale per cavi a secco da 110 kV, comprensivo di cono del condensatore; il nucleo del cavo viene inserito nel cono del condensatore e un riempitivo solido viene inserito tra il cono del condensatore e il nucleo del cavo. L'estremità sinistra del cono del condensatore è dotata di una flangia di installazione e una boccola in gomma siliconica è installata tra la flangia di installazione e il cono del condensatore. Un contattore multipunto è installato sul lato destro del cono del condensatore e l'altra estremità del contattore multipunto è collegata al contatto GIS. Questo modello di utilità sfrutta l'eccellente equalizzazione della tensione del cono del condensatore per migliorare le prestazioni del campo elettrico. Il cono privo di sollecitazioni è prefabbricato in fabbrica e il terminale può essere sottoposto a test elettrici in fabbrica, migliorando l'affidabilità del prodotto. Presenta dimensioni ridotte, peso leggero, installazione comoda e veloce e non richiede requisiti speciali per le condizioni di costruzione.
1. Assemblea
L'intera terminazione è composta da due parti: boccola epossidica e giunzione a innesto.
2. Prestampato
È possibile riparare o sottoporre a manutenzione le apparecchiature o le linee dei cavi senza rompere la tenuta tra la boccola epossidica pre-incollata e l'apparecchiatura.
3. Cono
Il cono di stress in gomma siliconica fornisce il controllo dello stress elettrico. Il cono di stress in gomma siliconica prefabbricato è soggetto a un'ispezione di consegna al 100%.
4. Molle
I connettori con molle di contatto multipunto vengono utilizzati per garantire un buon contatto con i conduttori. Il dispositivo di pressione a molla metallica può garantire che il cono di sollecitazione sia sempre ben attaccato alla parete interna della boccola epossidica abbinata e che la pressione interfacciale sia assicurata.
5. Installare
Il dispositivo di fissaggio e sigillatura del cavo della terminazione sarà collegato alla guaina esterna del cavo per svolgere la funzione di fissaggio e protezione meccanica, che può fornire una messa a terra separata. Non sono necessari utensili speciali o brasature per l'installazione della terminazioneLa flangia inferiore e la terminazione possono essere collegate a terra separatamente. Interfaccia di tipo asciutto, senza olio
6.Sostituisci
Quando è necessario sostituire la vecchia terminazione riempita d'olio installata nel trasformatore o nell'apparecchiatura di commutazione isolata riempita d'olio, è possibile selezionare l'asta di prolunga e l'anello di fissaggio in modo che corrispondano alla posizione della linea di uscita della terminazione.
7.Specifiche
Misurare: IEC62271 -209、GB/T22381、IEC60859
Test: GB/T 18890、GB/T11017
