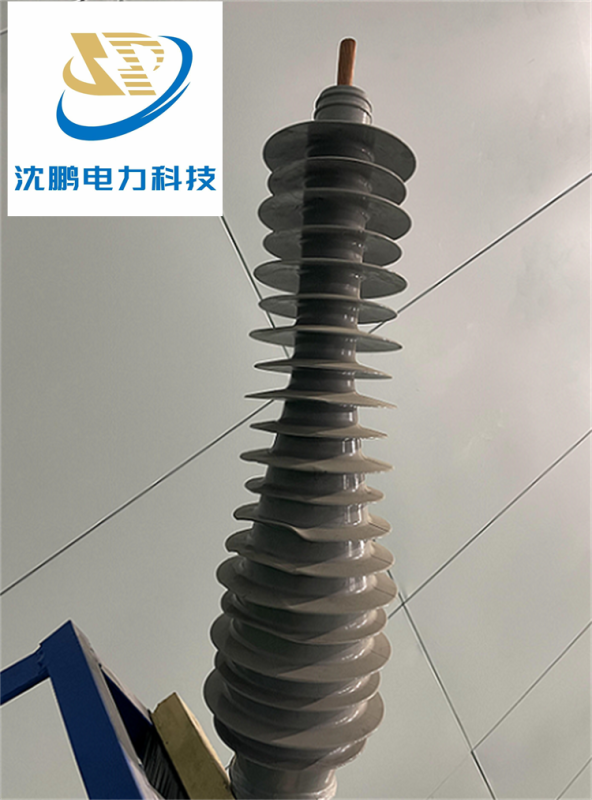

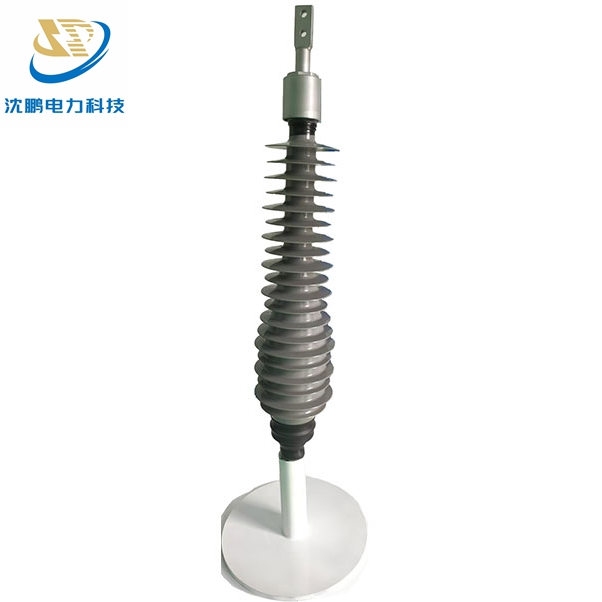

Descrizione del prodotto

La terminazione cavi prefabbricata (a secco) integrale è una soluzione moderna e ingegnerizzata, progettata per semplificare e accelerare l'installazione di sistemi di cavi di media e alta tensione, garantendo al contempo un'affidabilità superiore. A differenza dei metodi di terminazione tradizionali che richiedono componenti assemblati sul campo e riempitivi liquidi/gel, questa terminazione presenta un design monoblocco assemblato in fabbrica con elementi di controllo delle sollecitazioni dielettriche preinstallati e isolamento in gomma siliconica. La sua struttura ""hdry"" elimina la necessità di colate, riscaldamenti o manipolazioni specializzate di composti isolanti in loco, riducendo significativamente i tempi di installazione e il rischio di errori umani. La terminazione fornisce un'interfaccia completa e sigillata per il collegamento dei cavi a quadri elettrici, trasformatori o linee aeree, offrendo prestazioni costanti e maggiore sicurezza.

Ideale per applicazioni di pubblica utilità, industriali e commerciali, questo tipo di terminazione eccelle in ambienti in cui velocità, pulizia e affidabilità sono fondamentali. Il suo design leggero e compatto riduce lo spazio occupato in sottostazioni e cabine di commutazione, mentre l'alloggiamento in gomma siliconica offre un'eccellente resistenza ai raggi UV, all'inquinamento, all'umidità e alle variazioni di temperatura. La terminazione a secco prefabbricata integrale è disponibile per tensioni nominali da 10 kV a 66 kV, offrendo una soluzione esente da manutenzione per reti di distribuzione elettrica, impianti di energia rinnovabile e data center.

Metodi di progettazione

• Le terminazioni prefabbricate integrali sono realizzate in gomma siliconica liquida importata, mentre il cono di sollecitazione e l'isolamento in gomma siliconica sono prefabbricati in un unico pezzo.

• Presenta un'ottima resistenza alle intemperie, alle tracce di perdite e ottime prestazioni antivegetative.

• Le terminazioni a secco non contengono olio isolante riempito, quindi c'è molta libertà di installazione e la posizione e la direzione di installazione possono essere modificate in modo flessibile in base alle esigenze del sito, possono essere installate verticalmente o ad angolo.

• Il prodotto è realizzato in gomma siliconica, leggera e con buone proprietà antideflagranti e antivibranti. Allo stesso tempo, richiede un'installazione con bassi requisiti di supporto, particolarmente adatta per torri alte e non adatta all'ingresso di macchinari di sollevamento.

Caratteristica

• Prefabbricazione di coni di stress, isolatori e stampi per capannoni in una camera bianca in fabbrica.

• Test al 100% di scariche parziali degli accessori per cavi, nessuna scarica parziale sotto tensione di prova. Stabilità e affidabilità di alta qualità Cono di sollecitazione prefabbricato in gomma siliconica Classe IV, 4590 mm, (36 mm/kV) Peso leggero <35 kg.

• Installazione facile e veloce.

• Tipo asciutto, senza alcun isolante, esente da manutenzione.

• Speciale processo di messa a terra combinata non saldata, che garantisce l'assenza di danni ai cavi.

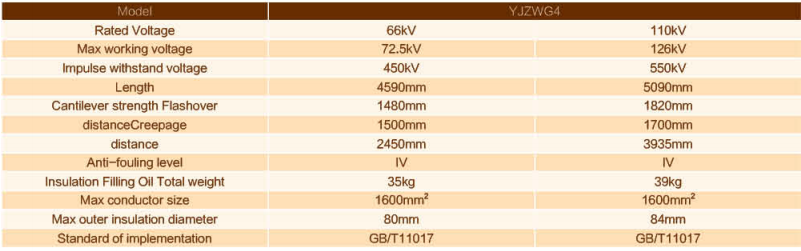

Parametro tecnico

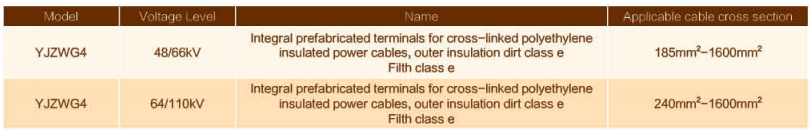

Dimensione del prodotto
